YN-3300微机变电站自动化系统

一、系统概述

变电站综合自动化系统包含自动化监控系统，继电保护、自动装置等设备，是集保护、测量、控制、远传等功能为一体，通过数字通信及网络技术来实现信息共享的一套微机化的二次设备及系统。YN-3300微机变电站自动化系统是针对110kV及以下电压等级变电站采用计算机化、网络化、智能化，自主研发、生产的变电站综合自动化系统，集保护、控制、测量和数据通信为一体，自投入市场以来，以其稳定可靠，技术先进，安装维护简便，功能完善、品种丰富、价格适中等特点得到了电力系统和行业用户的广泛赞誉。

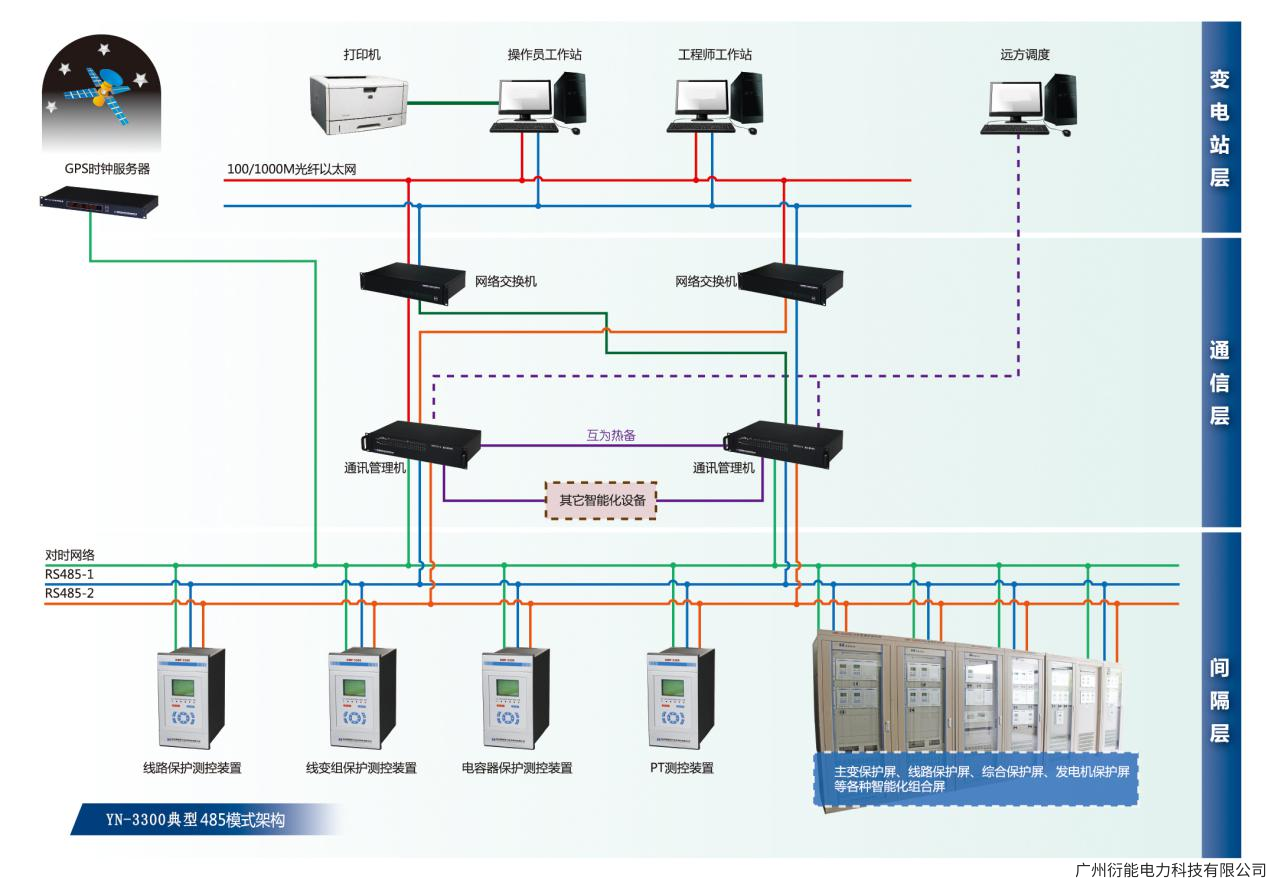

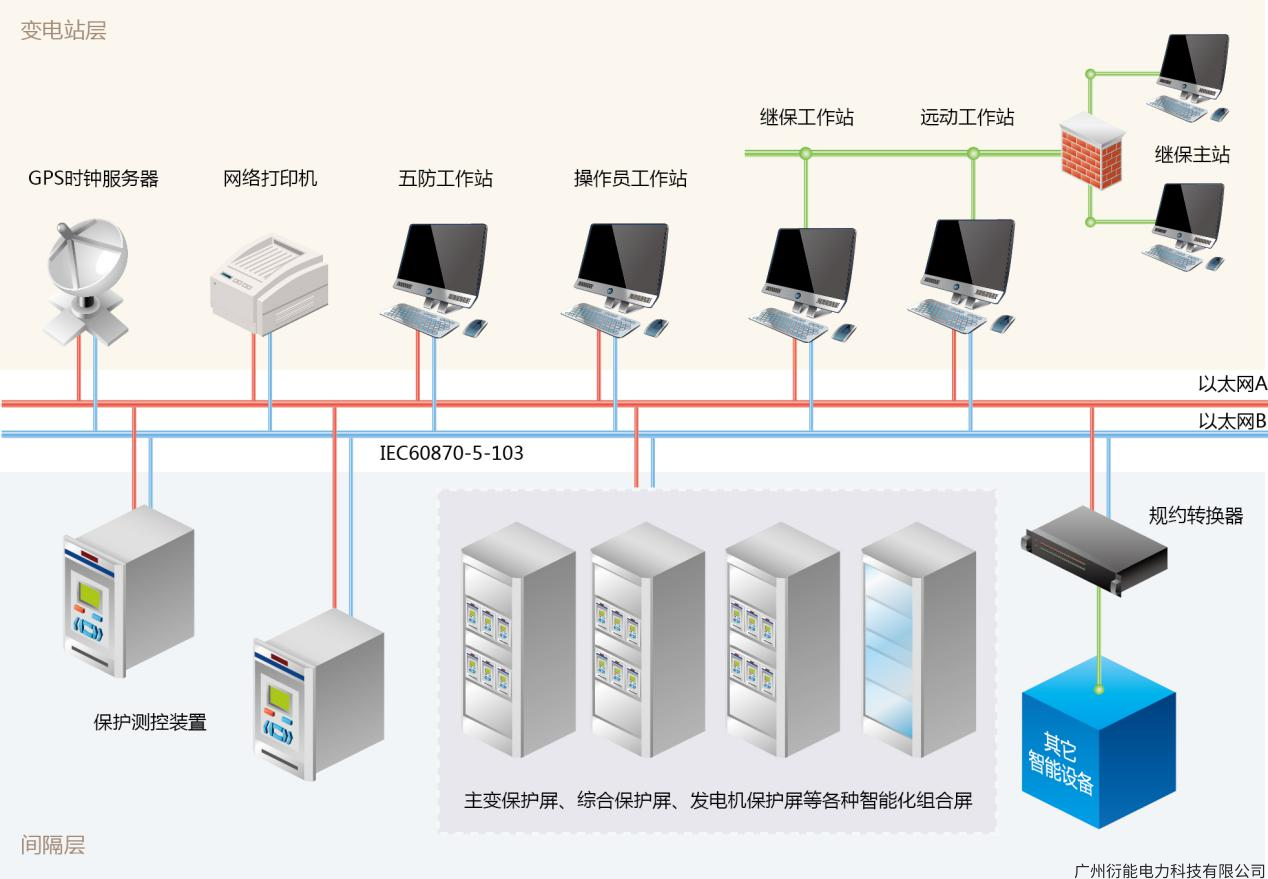

该统拥有国家版权局17项计算机软件著作权登记证书。总体性能达到国内先进水平，其中“远动试验功能”、“断路器跳合闸线圈保护功能”等技术处于国内领先水平，广泛应用在各级电网公司、发电公司以及石化、冶金等大型企业的110kV及以下电压等级的变电站或发电厂中。如图：

（1）系统构成主要包括各种保护测控装置等间隔层设备，完成对电气一次系统的继电保护、测控及自动化功能；

（2）变电站层主要由变电站计算机监控系统构成，完成系统的测量、控制、管理和信息远传功能；

（3）间隔层与变电站层之间采用通信网络连接。

二、系统特点

（1）经济实用

采用面向间隔（对象）设计的变电站模式将变电站内的一次设备划分为间隔单元，将所有的任务、功能统筹考虑，并以网络连接在一起。不仅大大减少装置的硬件开销及电缆铺设，使系统的可维护性、可扩展性、功能可升级性大大提高，并节省投资。

（2）间隔层

间隔层的分布式保护、测控综合设备及自动控制装置。它把模拟量、开关量数字化，实现保护功能和测量控制功能，并能上行发送测量和保护信息，接收控制命令和定值信息。

（3）通讯网络

站内通信网，以太网络或485通信，采用国标的IEC870-5-103变电站层通信接口规约。实现搜集各个单元测控、保护设备以及综合设备的上传信息，并下达控制命令及定值参数等，是变电站内信息流动的动脉。

（4）变电站层

变电站层的监控与管理系统。收集全站的信息并实时存入数据库，并能通过友好的人机界面和强大的数据处理能力实现变电站内就地监视、控制功能，是系统与运行人员之间的接口。

（5）控制方式

采用集中控制方式，具有检修方便、抗高温、强电磁场干扰、潮湿等优点。
