YN-3000型电气节点无源无线温度在线监测系统

一、产品概述

       YN-3000型是一款具备35kV及以下中低压电力系统接点测温功能的测温监测装置，配合传感器装置进行数据集中监测管理，通过以太网或485总线上传至上一级系统。

   该装置提供RS485、以太网通讯接口，采用标准电力103协议、Modbus-RTU通讯协议，能够快速与第三方终端设备及计算机监控系统等进行组网应用，方便数据集中采集与转发。产品应用多种抗干扰措施，能够在各种复杂的电磁环境下稳定运行，可靠性高。

产品应用系统结构：

                                                                                                                                        图1  产品拓扑结构图

二、产品特点

1、产品采用低功耗、高性能、高集成度、高可靠的处理器；

2、具有两路报警输出，可结合外置报警设备实现声光报警，同时产生最多100条告警事件；

3、屏幕采用触摸屏，可编辑中文、英文、数字与常用字符，显示清晰、操作简单；

4、具有RS485通讯接口可实现就地通讯或上传数据到上一级数据管理装置或后台；

三、产品功能

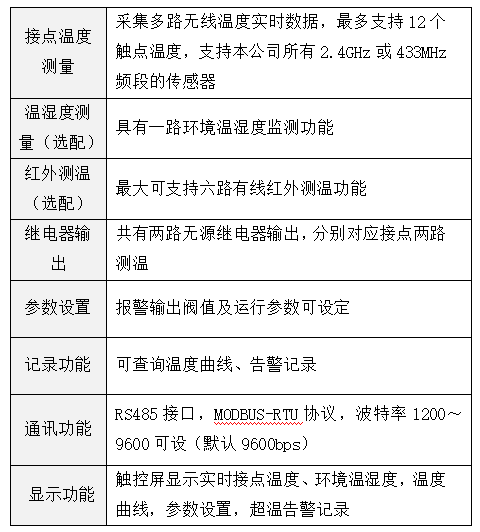

 表1 开关柜测温监测装置（4.3寸显示）产品功能

四、无线测温功能

       装置可以同时测量无线接点温度，当测量温度大于设定预警和告警值时，装置输出继电器动作并产生告警事件。每台主机标准配置6点无线测温(最大可以接收12个测量点温度)，或6点有线红外测温。

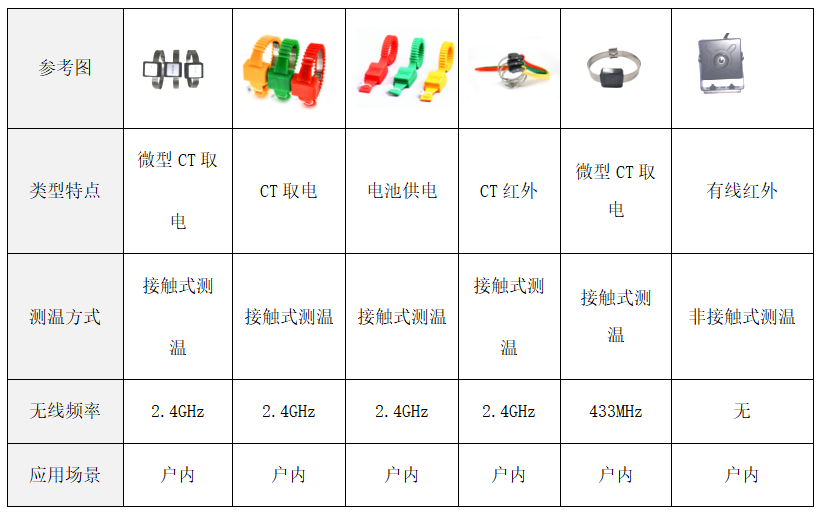

               表2测温传感器对照表

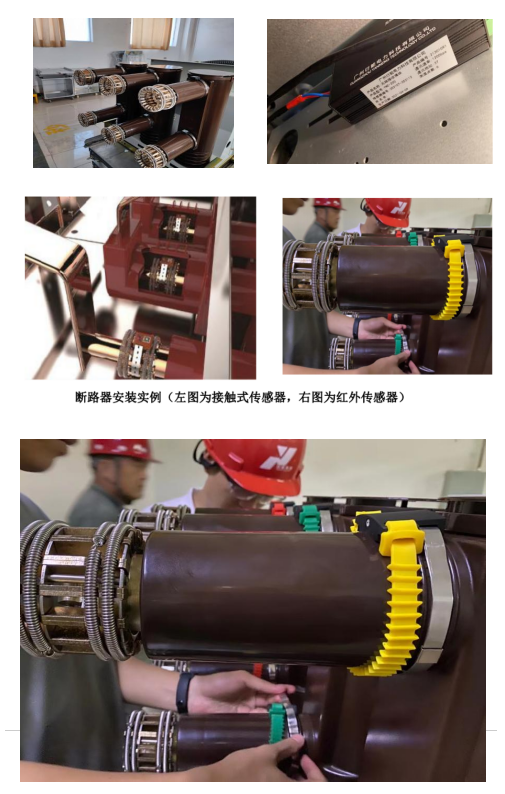

                        图2  无线测温传感器安装应用示意图
