YNC-INV-D 柜内双光超温探测装置

一、产品概述

       YNC-INV-D 红外热成像柜内监测仪是用于电力行业开关柜柜内监测温度的-种技术工具，24 小时无人值守地对柜内设备进行温度监测，以及对柜内不明移动物体进行闯入监测。原理是利用热成像装置吸收物体表面发出的红外辐射(俗称红外线) 转换为可视化图像(热力图)，通过对热力图像的数据多维分析，并结合可见光图像别技术，有效且快速地监测到开关柜柜内设备的异常超温现象，以及不明移动物体的闯入现象。

YNC-INV-D 红外热成像柜内监测仪，智能在线测温预警。设备一键开机后,无需电力巡检人员操作电脑和实时观测温度数据，发现开关柜柜内异常超温或不明物体移动，便会自动发声报警，有助于减少电力巡检人员投入。智能学习模式,无需调整参数，无需黑体，测量精度同样能达到士2°C，实现柜内 24 小时无人值守测温。

二、产品特点

YNC-INV-D 红外热成像柜内监测仪具备以下核心特点:

(1) 无需黑体校准:

(2) 无需调整参数，一键测温;

(3) 测温视场范围为 55° X41°

(4) 测温精度高达士2°C;

(5) 设备简单易装，即连即用。

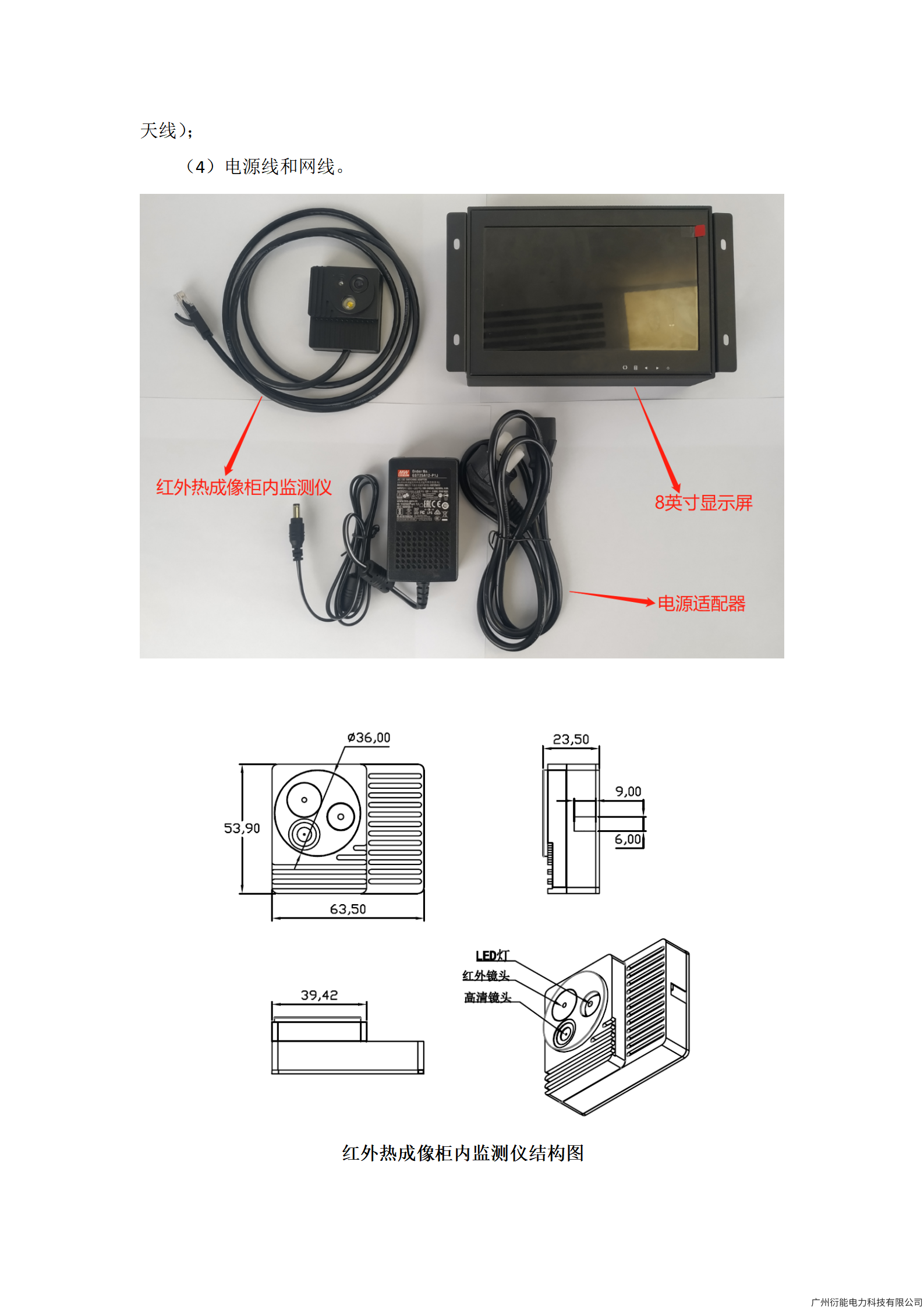

三、产品组成

整套产品由以下软硬件组成:

  (1) 红外热成像柜内监测仪;

  (2) YNC-INV 智能热点与热源识别探测系统软件:

  (3)8 英寸显示屏(内置 1个 NVR、1个路由器、2个 WIFI 天线和 1个4G天线

  (4)电源线和网线

四、型号规格

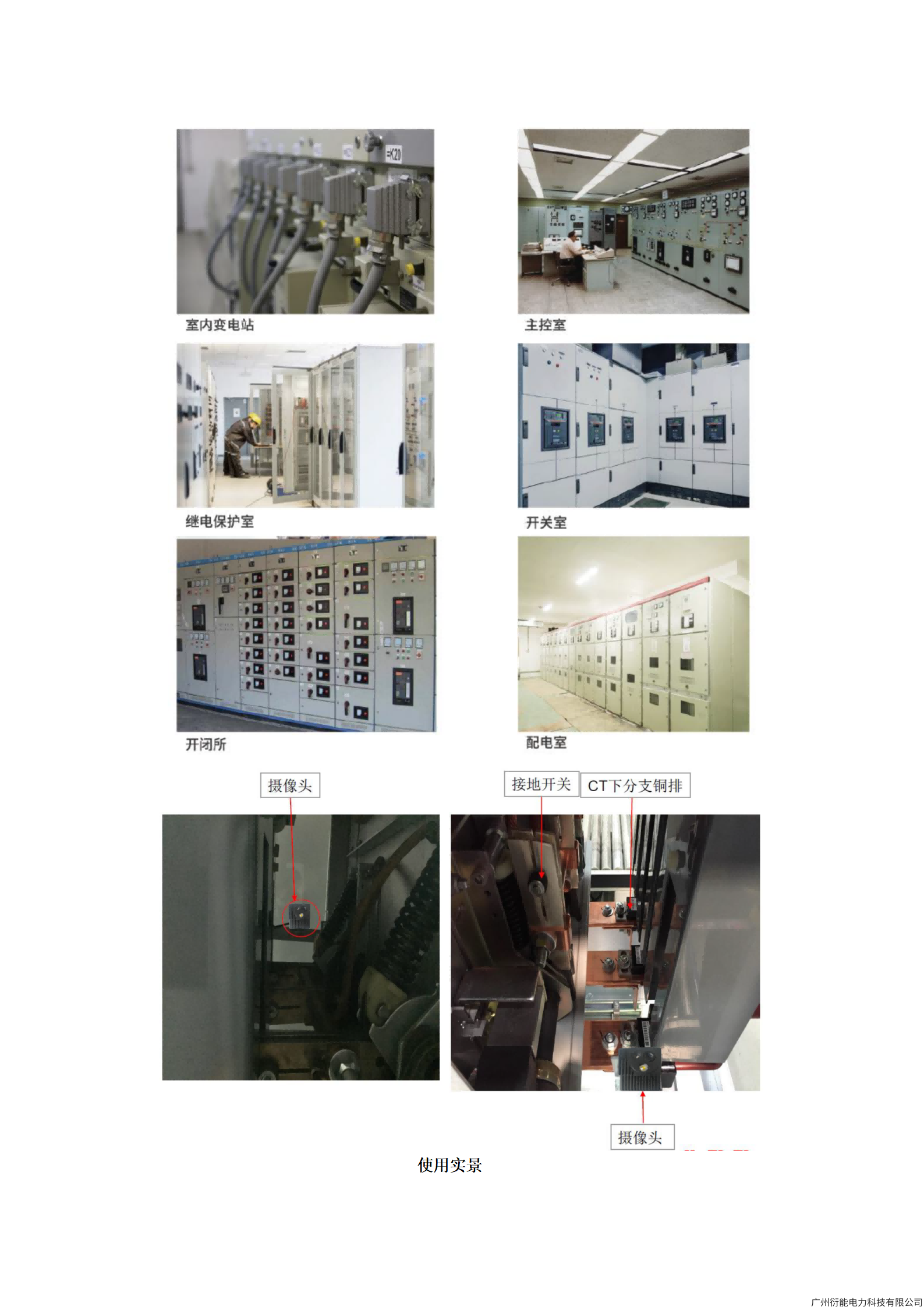

五、适用场景

     本产品适用于电力行业配电房开关柜柜内(注意: 禁止直接对照着太阳，请在配电房开关柜柜内安装使用)。

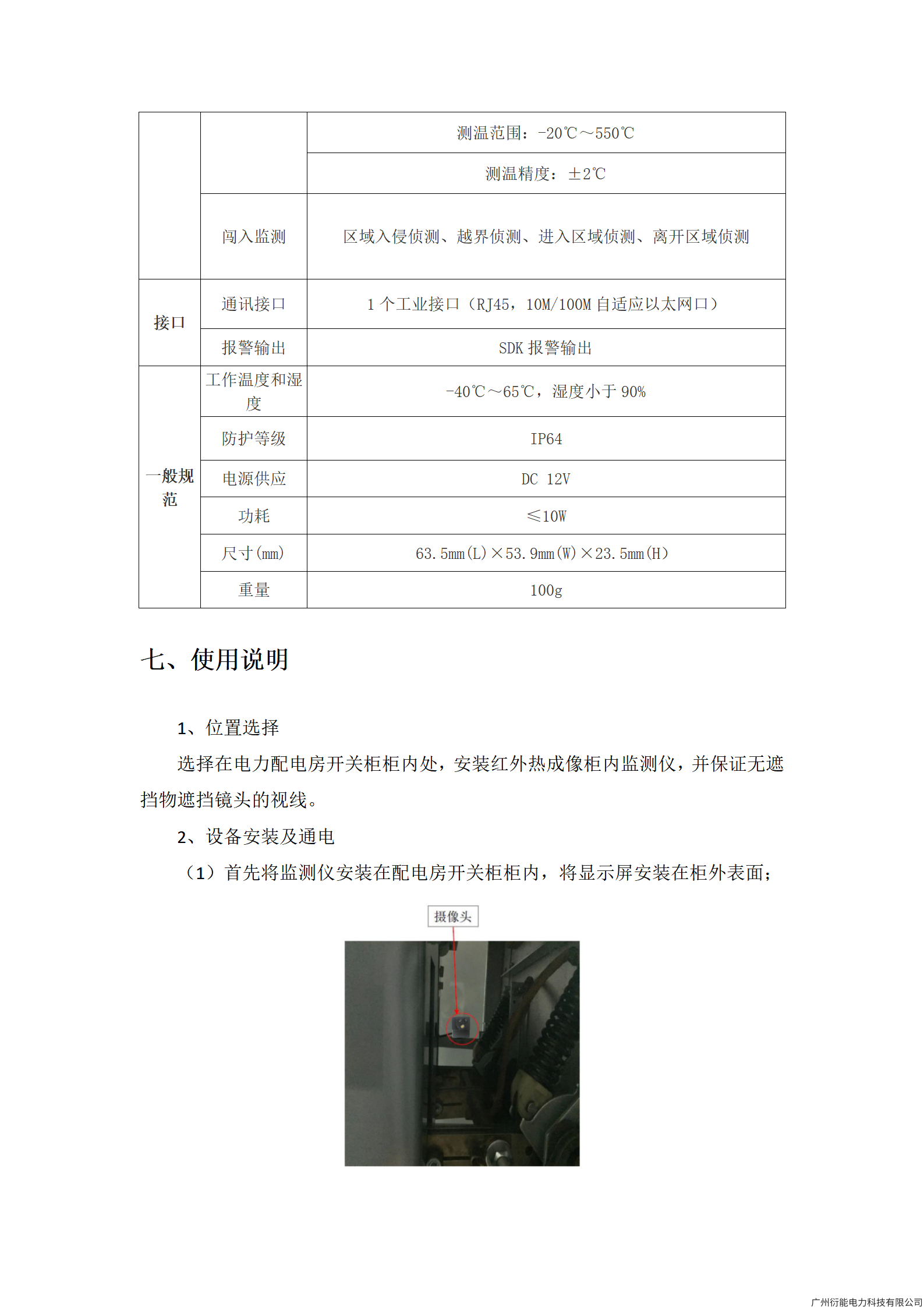

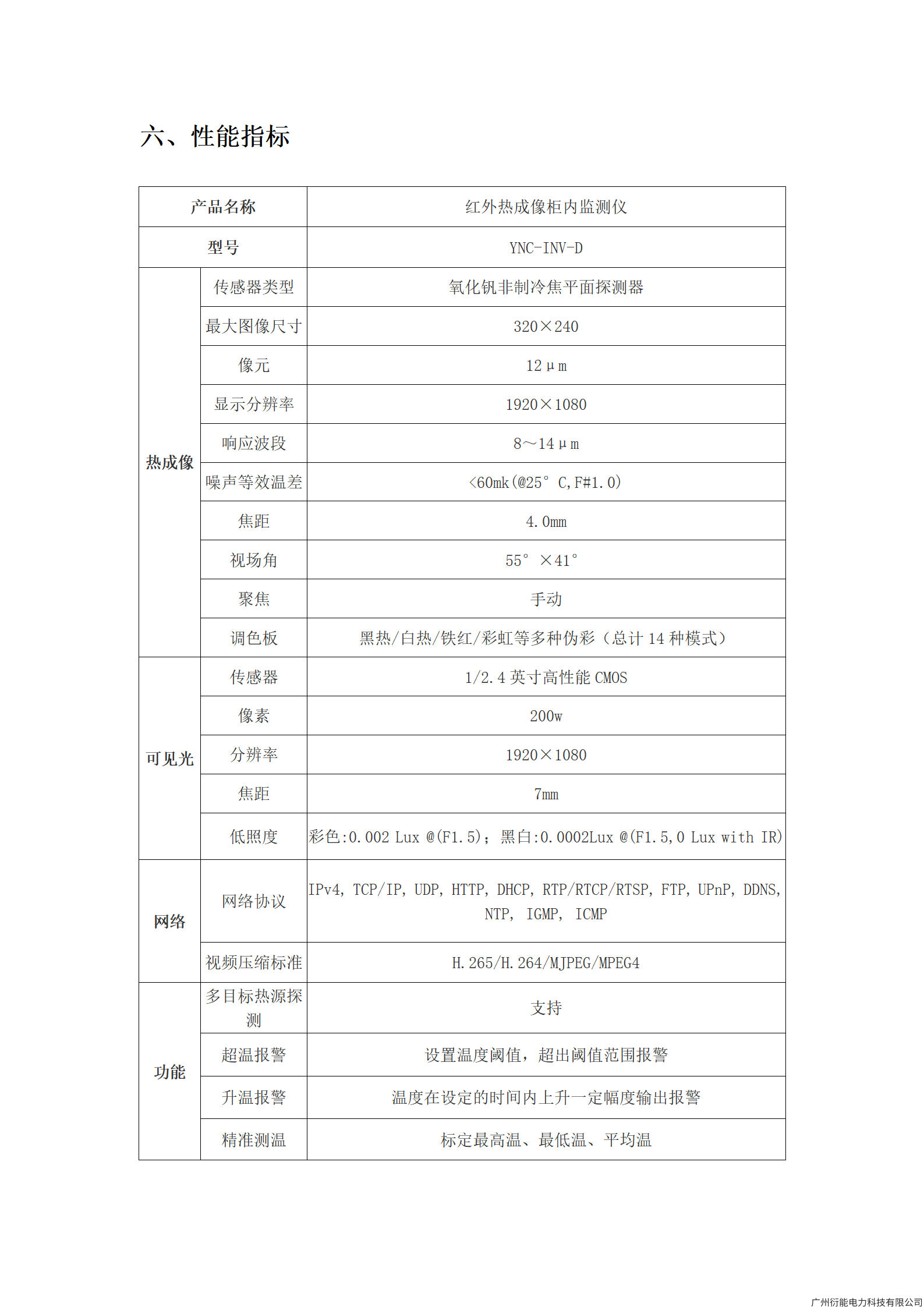

六、性能指标

七、使用说明

1、位置选择

选择在电力配电房开关柜柜内处，安装红外热成像柜内监测仪，并保证无遮挡物遮挡镜头的视线。

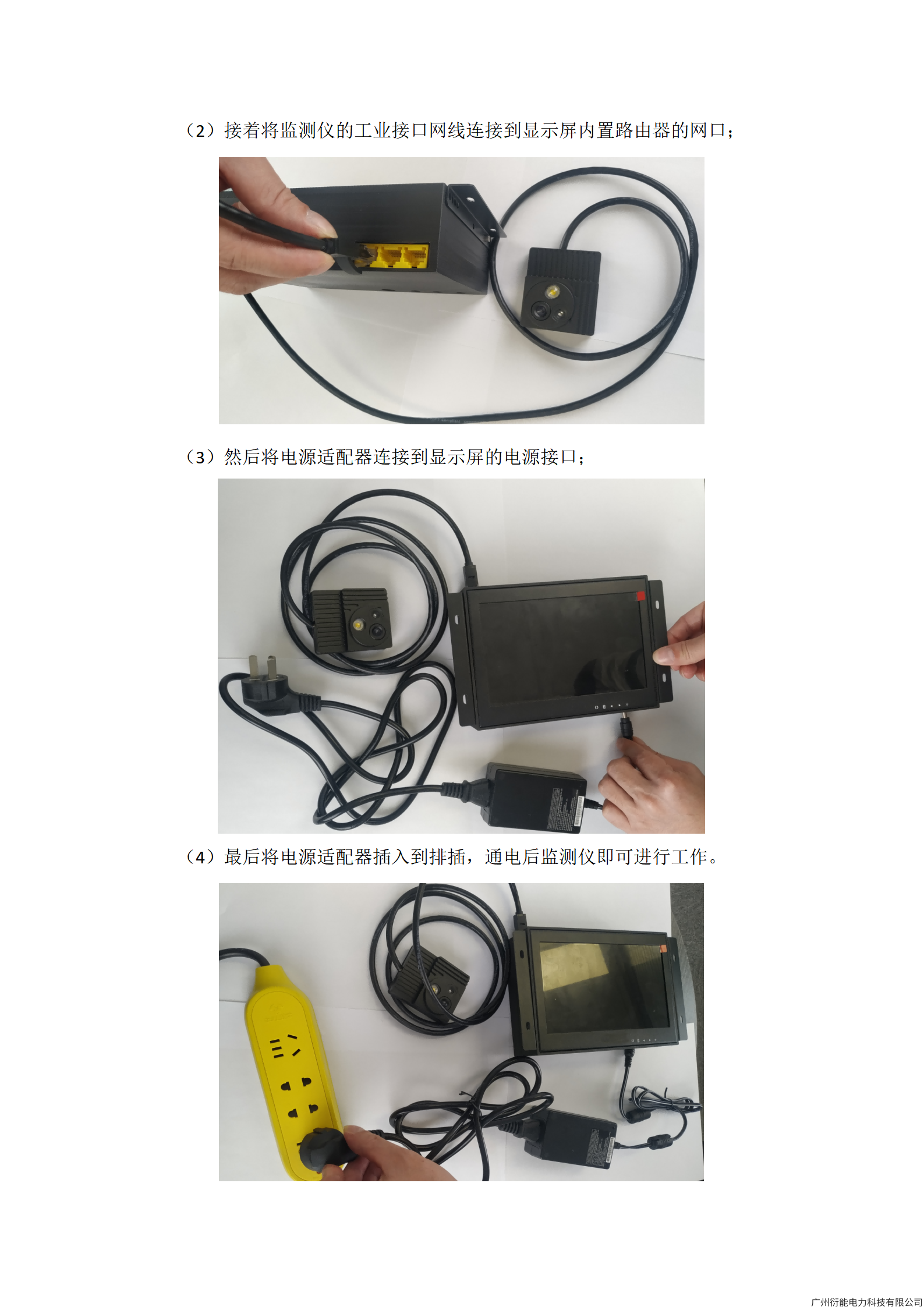

2、设备安装及通电

3、柜内测温

让红外热成像柜内检测仪的镜头面向被监测的开关柜内设备，并保证被监测的开关柜内设备和监测仪镜头之间至少有 0.35m 的距离，才能有效测温。

4、异常检测

当柜内被监测设备出现超温现象，温度超过系统所设定的阙值，或者有不明物体在监测区域内移动，监测仪则会自动发声报警。
