YN-900A变电站智能辅助系统

一、系统概述

• 综合采用自动化、计算机、网络通信、图像AI识别、视频压缩以及各种物联网技术；
• 实现热成像监测、视频监控、门禁控制、安防报警、环境监测、消防报警、照明空调智能管理、设备在线监测、智能头盔、巡检机器人等在线监控；

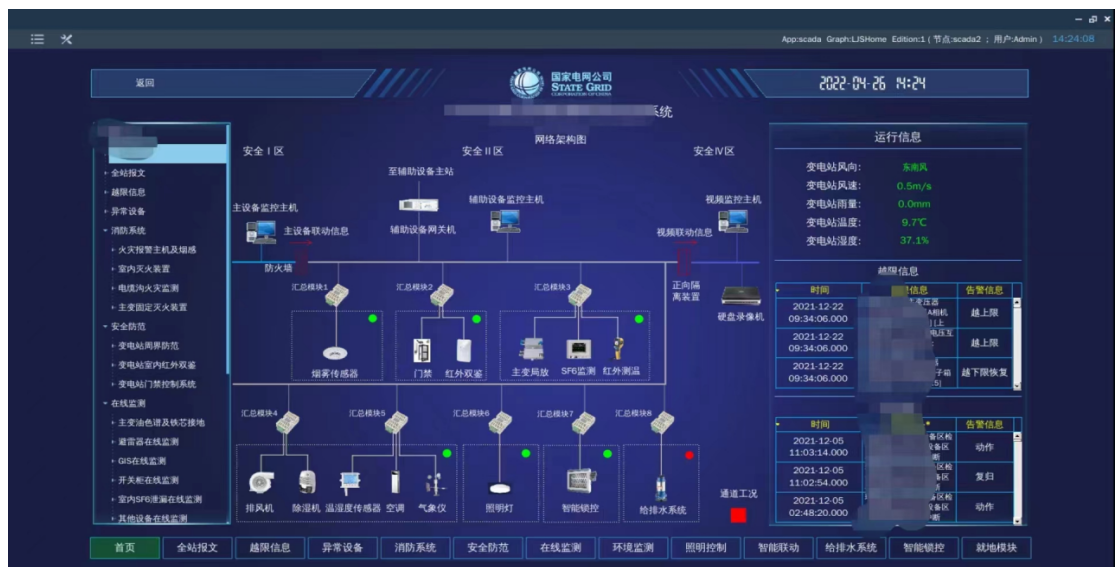

• 实现统一平台实现站级的综合监控、三维电子地图全景展示、图像分析、综合报警；
• 为状态检修、源端维护、台账管理等智能变电站站控层高级应用奠定基础；
• 将孤立分散的各子系统集成和联动，不但实现预警，而且还可以实现对警情的管理和控制；
• 为变电站的安全生产提供可靠的保障，从而解决了变电站安全运营的“在控”、“可控”等问题，真正实现变电站的无人值守。

二、系统架构

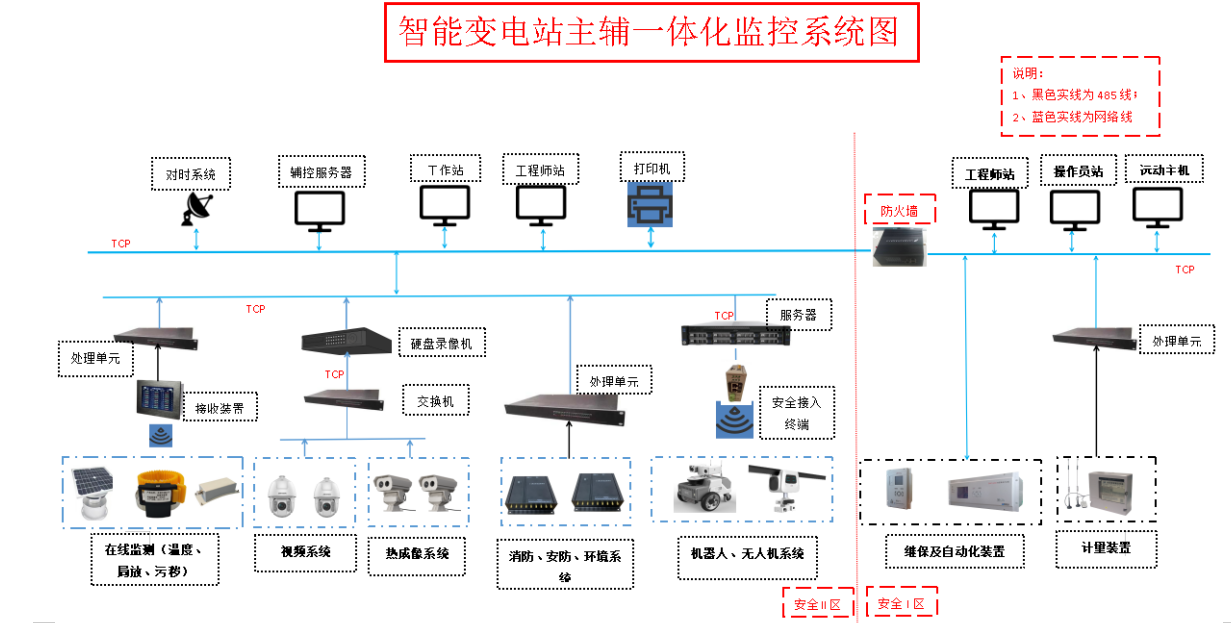

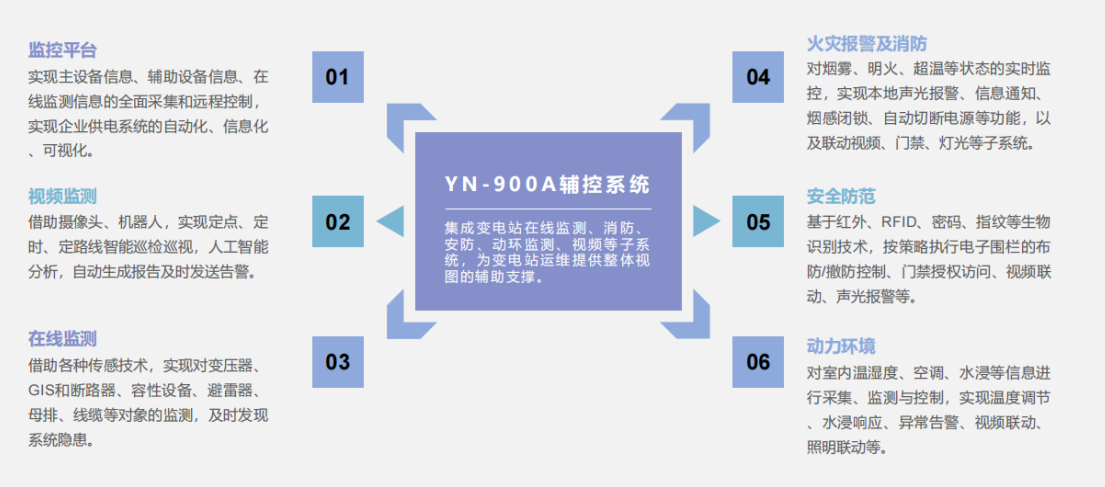

三、主要功能

四、主要特色

(一)环境监测

实时对站内设备运行环境的监测，如：温度、湿度、SF6 气体浓度、烟雾浓度、水位或水浸信息等数据信息的采集和展示；同时根据设定的告警阈值产生告警信息。

实现根据环境指标配置联动方案对风机、水泵、除湿机等设备的控制管理，下发控制指令对配电站房运行环境进行智慧调节。

(二)安防监测

实现对站内智能门锁、门磁、门禁等安防设备状态的实时监测，同时监测非法人员入侵的情况，在监测系统进行状态展示，并在发生非法入侵的情况下产生告警信息。

(三)设备在线监测

实现对站内电力设备包含：220KV变压器运行噪声、连接桩头温度、中压开关柜内电缆连接桩头温度、中压开关柜局放、中压开关柜柜内凝露状态等信息的采集和展示，并根据设置的阈值产生告警信息。

结合设备的基础台账信息，实现对设备运行状态的在线评估并展示设备运行状态评估结果。

(四)视频监测

通过视频监测模块，运维检修人员可远程查看站内的运行状况，并可通过视频监测设备远程进行核查告警信息的准确性及时做出合理的检修方案。网关主机具备接收、解析主站端下发的标准格式(JSON)控制指令，实现视频自动定位、自动采集、自动处理的功能，实现对配电站房内运行情况的实施监测、主要设备运行状态的监测、视频自动巡检功能。

(五)联动控制

网关具备接收、解析主站端下发的标准格式(JSON)联动策略指令，并根据联动策略执行相关联动指令；根据配电站房具体需求，网关包含但不限于以下联动功能：

1、 温湿度监测和风机、抽湿机、空调联动；

 2、水浸/水位监测和水泵联动；

 3、气体（有害）浓度与风机联动；

 4、烟雾与动力电源、视频联动；

 5、门磁与红外布防/撤防、照明、风机联动；

 6、视频与安防、环境监测联动；

 7、视频与综自系统联动。

（六）支持多种通信规约

系统平台支持IEC61850、IEC60870-5-103、IEC60870-5-104、DL476、MODBUS、DNP3.0等多种通信规约。

   （七）高级应用-AI人工智能分析

 (1）安全帽佩戴识别：能够有效识别运维人员是否正确佩戴安全帽，未按要求佩戴安全帽，相关图片信息能主动推送到相关平台；

 (2）人员工作服着装识别；能够有效识别运维人员是否按规定穿着工作服，如未按要求着装，相关图片信息能主动推送到相关平台；

 (3）区域范围识别：能有效识别运维人员是否在规定的区域内施工，超出施工范围外的图片信息主动推送到相关平台。

 (4）并具备如下拓展功能：外物入侵识别;指针仪表识别;数字仪表识别;开关状态识别等。

人工智能分析功能可根据现场具体需求灵活配置，网关具备数据本地存储功能，告警事件、图片、短视频等能够推送至平台。
