YNS-366防孤岛保护测控装置

 一、产品概述

二、产品特点

1.  采用32位高性能微控制器，集成DSP和FPU，高效完成保护运算、出口逻辑、事件记录、故障录波、后台通信等功能。高性能的硬件保证了装置在每一个采样间隔对所有模拟量以及开入量进行实时计算。装置硬件配置灵活，采用内部高速总线，具有易于扩展、易于维护的特点；
2.  采用16位独立AD实现高精度采样，配合采样坏点滤除算法，提高交流信号采集的抗干扰能力；
3.  具有友好的人机接口，具备方便的现场装置测试功能；
4.  装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置；
5.  整体面板、全封闭机箱，强弱电严格分开，同时在软件设计上也采取相应的抗干扰措施，装置的抗干扰能力大大提高，对外的电磁辐射等均满足相关标准；
6.  具有丰富的外部接口，配备双以太网接口、RS-485串行通信接口以及B码对时接口等。

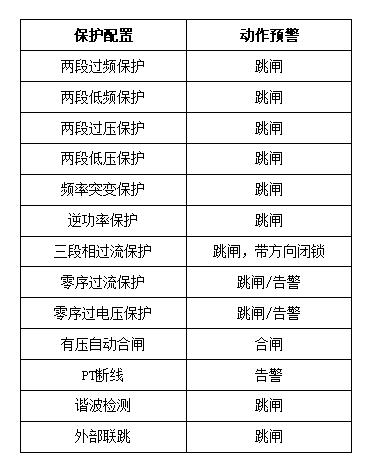

三、功能配置

2.测控功能

3.通讯功能

4.对时功能：支持通信报文对时、SNTP对时和IRIG-B对时。

5.打印功能：装置支持带串口通信的针式打印机，可打印定值、事件记录、录波事件等内容。

6.保护信息功能：

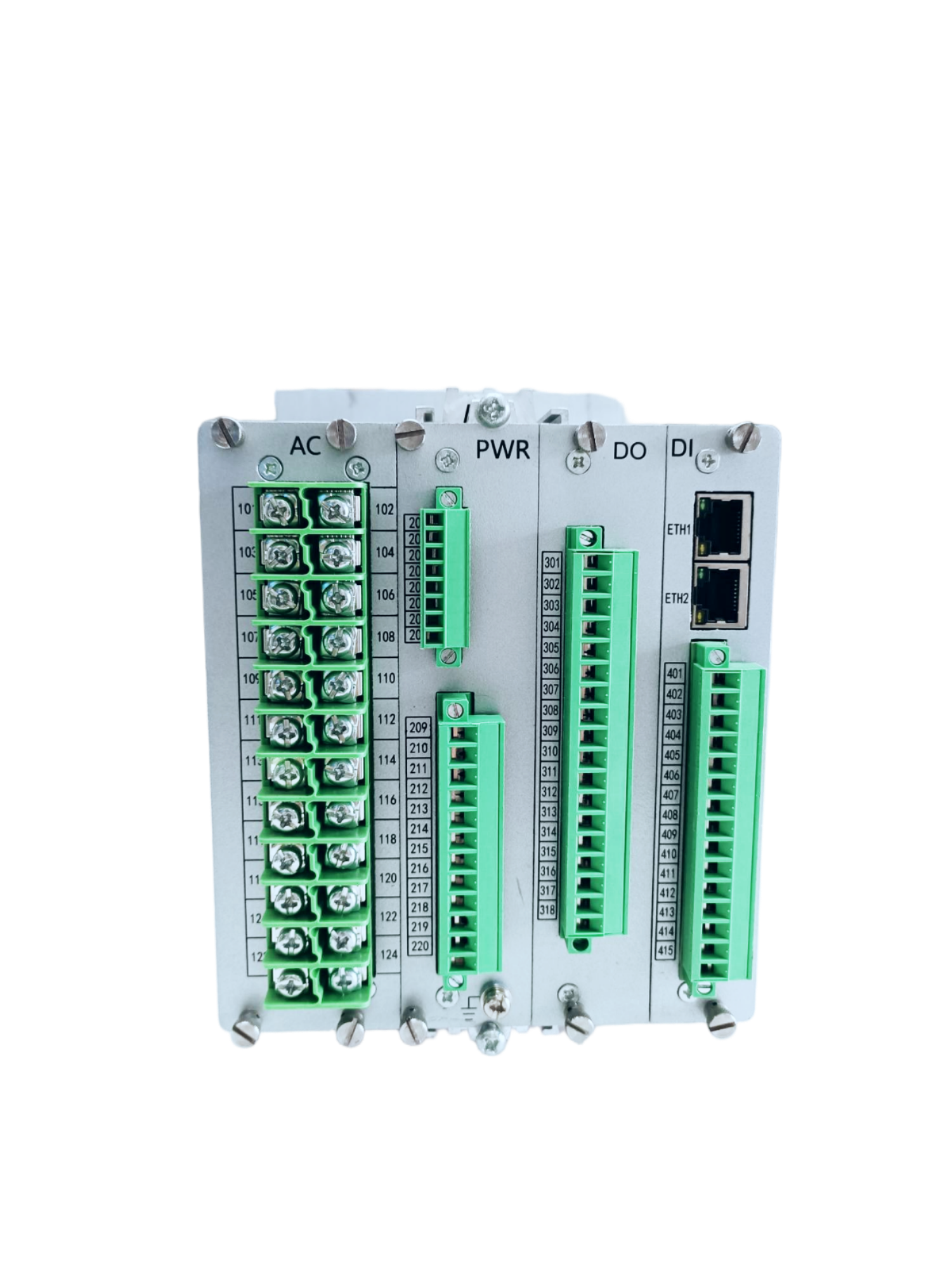

       YNS-366防孤岛保护测控装置可组屏安装，也可在开关柜就地安装，含有保护、测量、通信等多种功能。 YNS-366防孤岛保护测控装置是专为分布式发电系统量身打造的核心保护设备。它实时监测并网点电压、频率、相位等关键电气参数，在电网因故障或计划性操作意外断电时，快速、可靠地检测出“孤岛效应”，并立即发出跳闸指令，将分布式电源从电网中断开。这是保障人身安全、防止设备损坏、维护电网稳定运行的强制性和关键性保护措施。

• 通讯接口：

（1）2路以太网口；

（2）2路485口，其中第二路485口与对时口复用，通信与对时通过设置二选一。

• 通讯规约：以太网103规约，MODBUS RTU规约。

• 装置描述的远方查看；
• 设备参数定值的远方查看；
• 保护定值和区号的远方查看、修改功能；
• 软压板状态的远方查看、遥控和就地投退功能；
• 装置保护开入状态的远方查看；
• 装置运行状态（包括保护动作元件的状态和自检报警信息等）的远方查看；
• 远方对装置信号复归。
